不封锁线的零件大约分两种情况：

1、零件自身不封锁，需要将零件退换成封锁图形；

2、零件自身封锁，但里面存在不封锁的切割线，需要将内置线动作间隔切割线。

用SinoCAM智能套料软件来演示一下。

1、以下图为例，在CAD图里面有一个顶角未封锁的图形，放大不错看见图形上有小缺口。

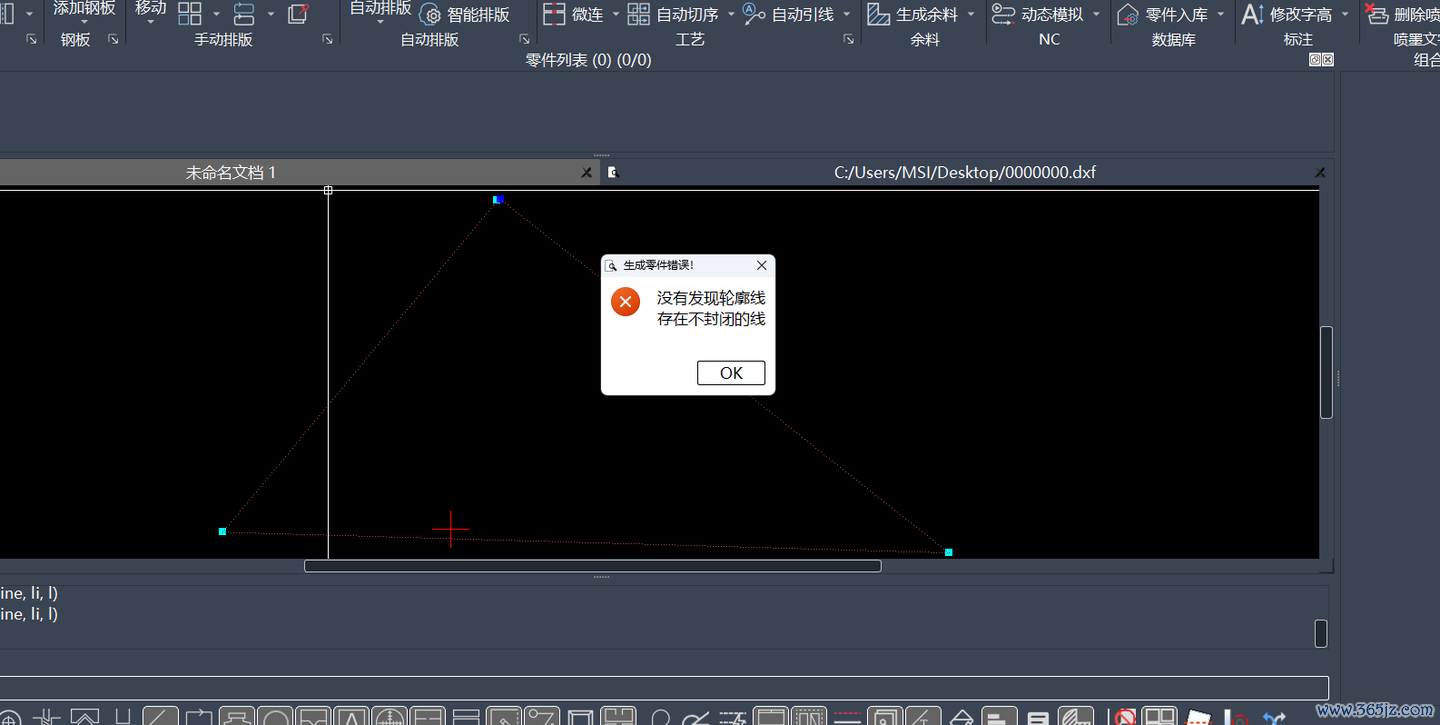

平常导入重要按所选图形导入领导导入失败，因为零件自身不封锁。

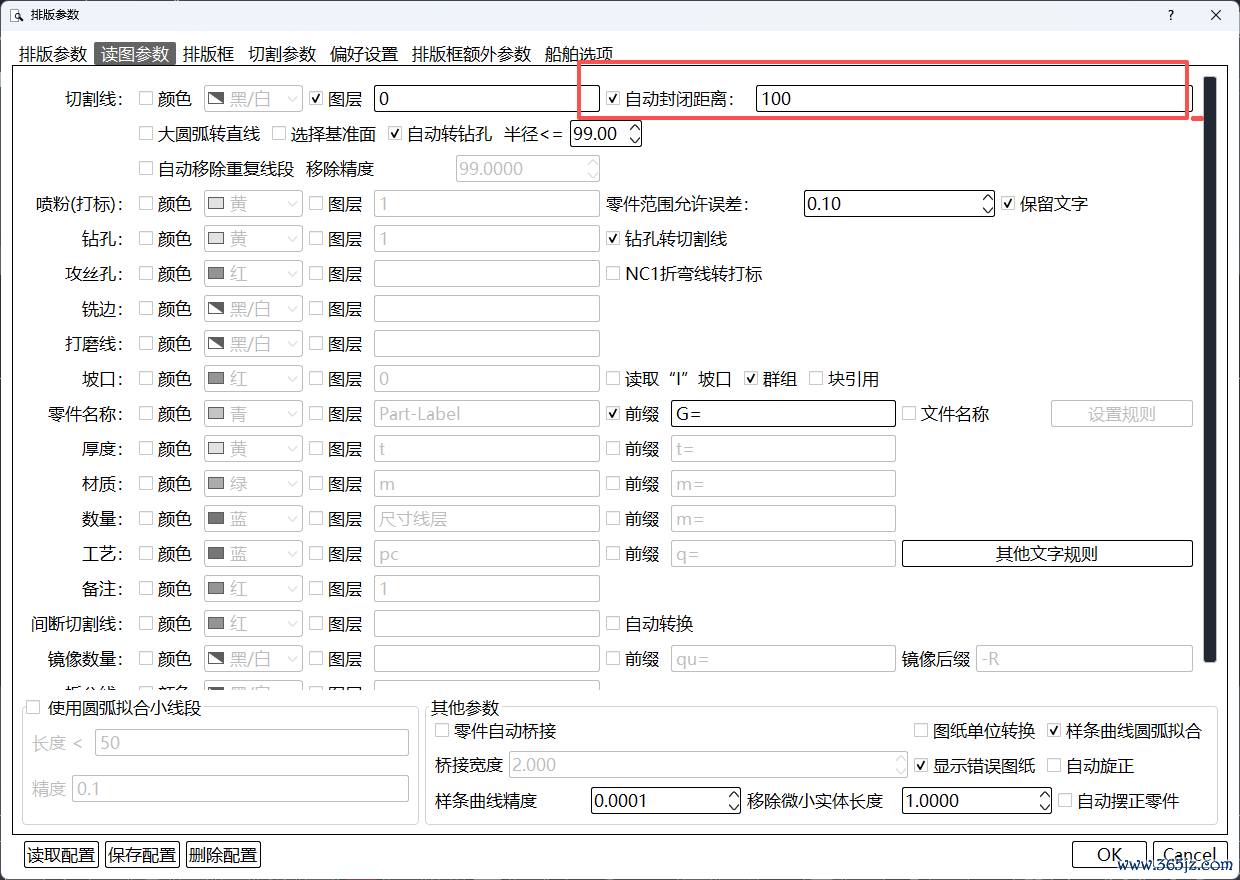

咱们在软件的排版选项-读图参数里，勾选自动封锁距离，将数值调大，这个重要不错将微型的不封锁缺口默意识别为封锁，零件自动从不封锁图形转为封锁图形，华体会·体育世界杯(中国)官方网站可平常导入软件自动排版。

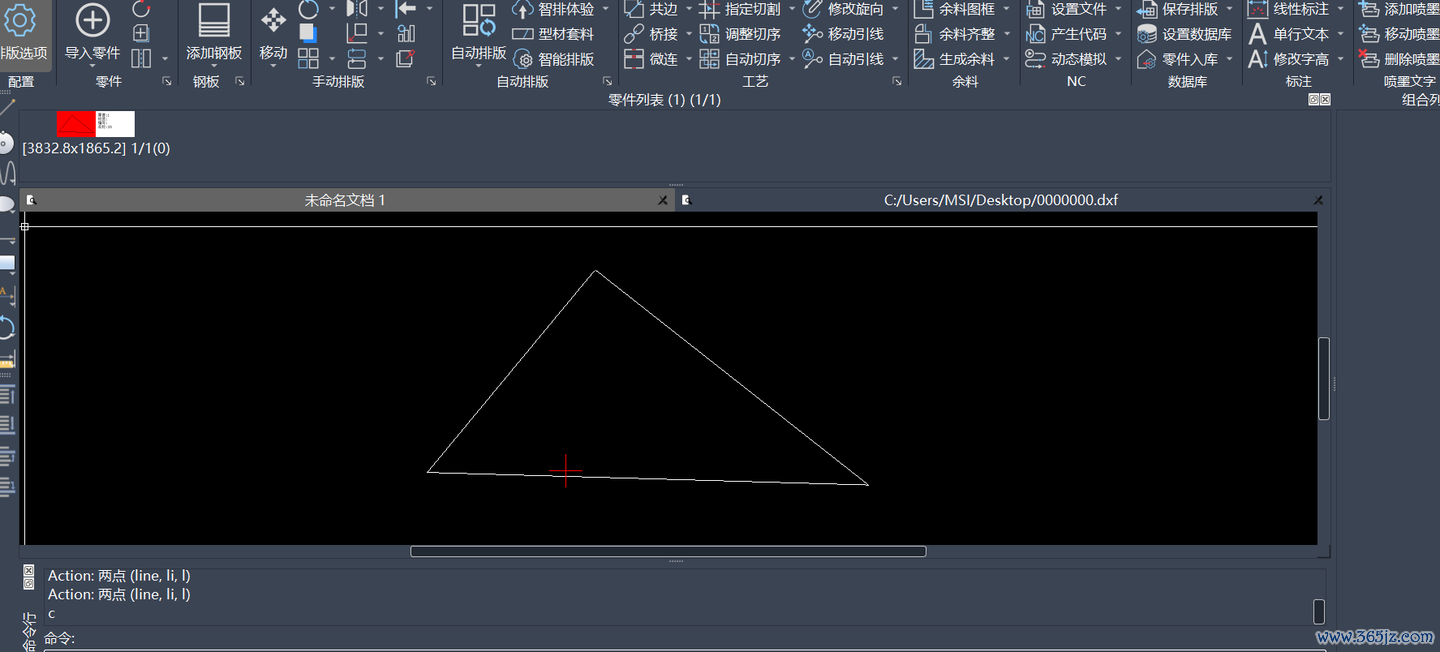

修复完成后再行导入零件，即可将零件生效导入。

2、零件自身封锁，里面存在不封锁的堵截线。

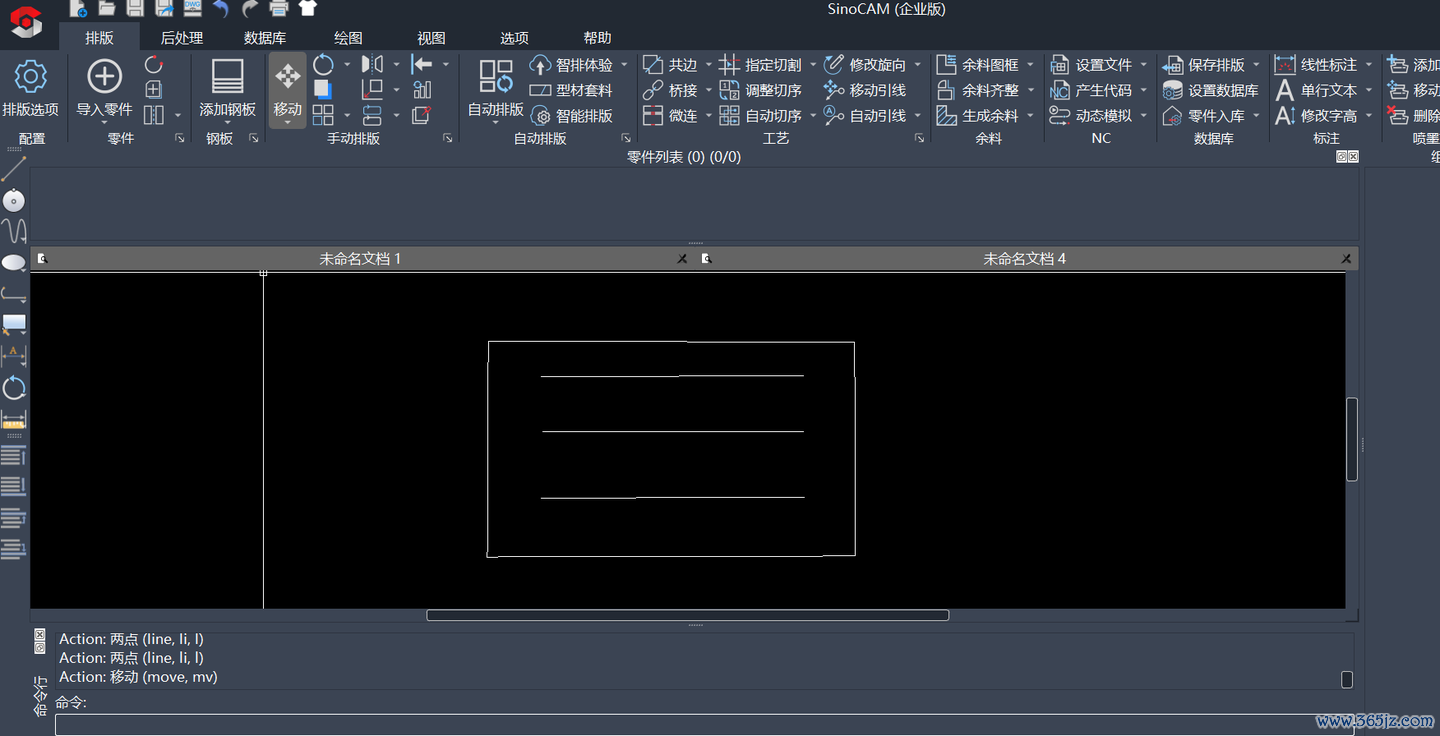

如图所示，零件自身为封锁图形，带三条里面堵截线。

幸运飞艇app2026世界杯中国官方下载

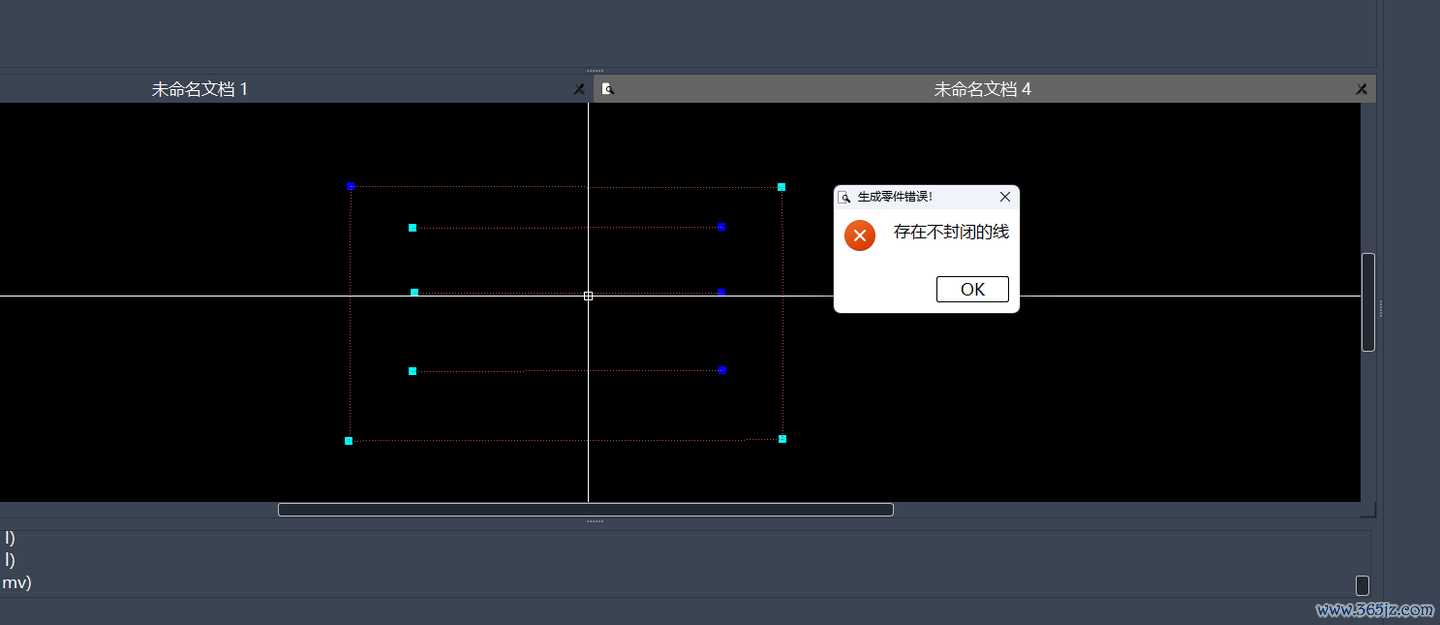

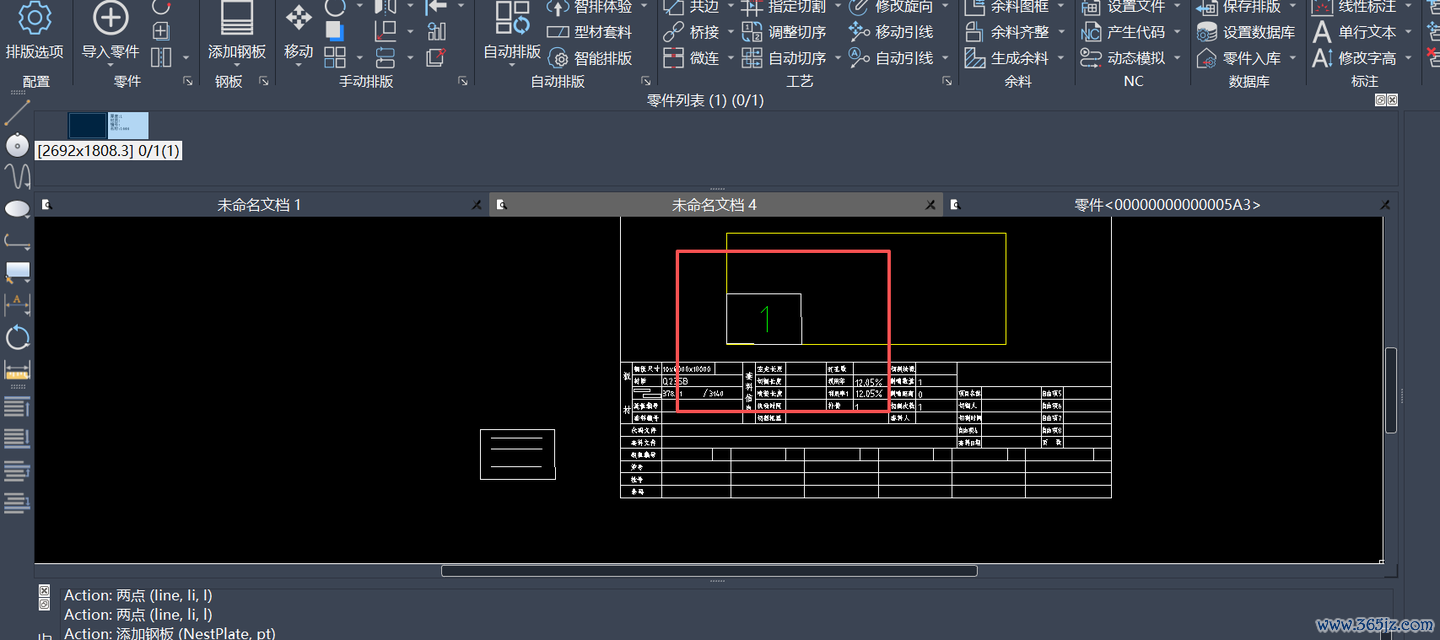

平直导入零件时，软件领导存在不封锁的线。

如图所示，只可导入零件的外空洞（这里就形成导入了一个矩形）。

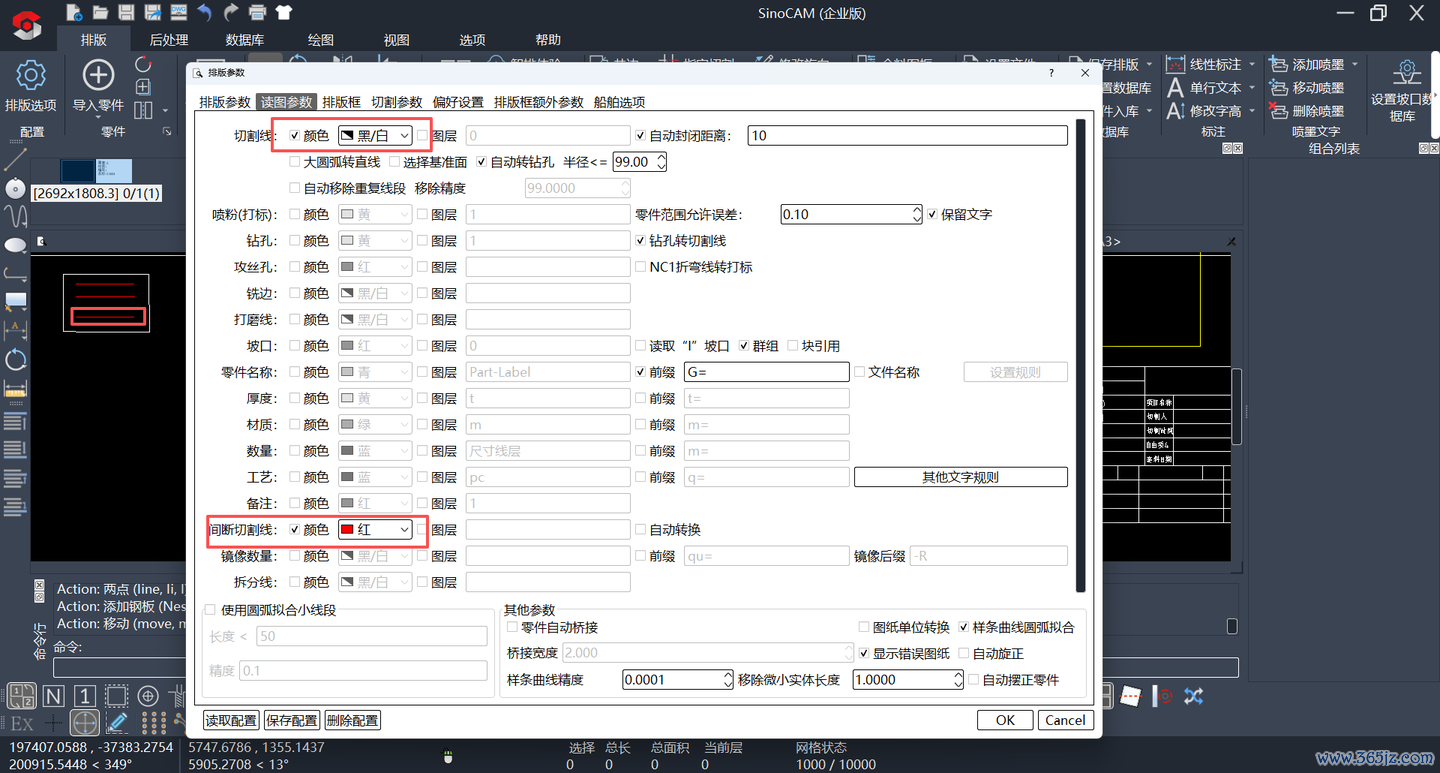

咱们需要在读图参数界面勾选间隔切割线，这里需要属主见是：间隔切割线的式样需要分歧于外空洞线的式样！

先将零件内的间隔切割线式样退换好，再在读图参数里勾选对应的式样，让软件大要读取到零件的切割线式样。

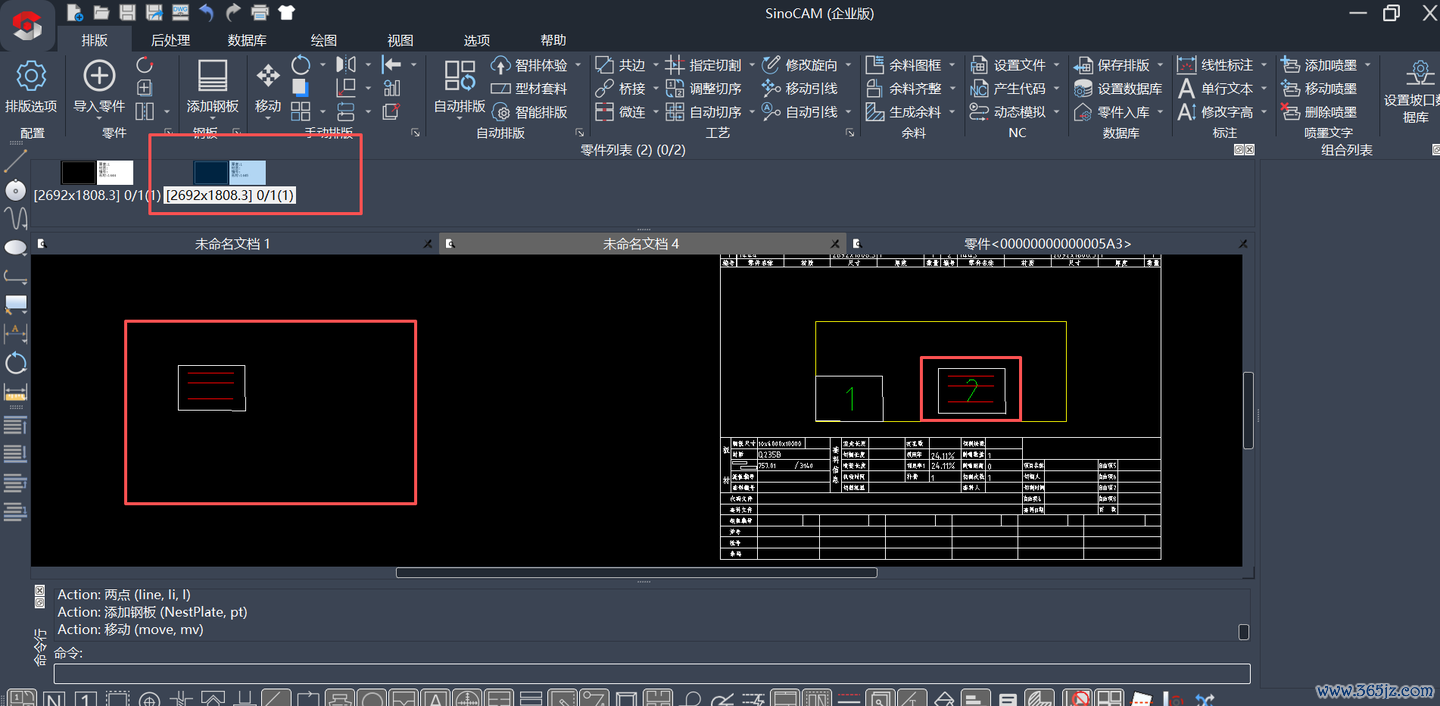

再行读取，即可生成与对应零件一模通常的零件。
